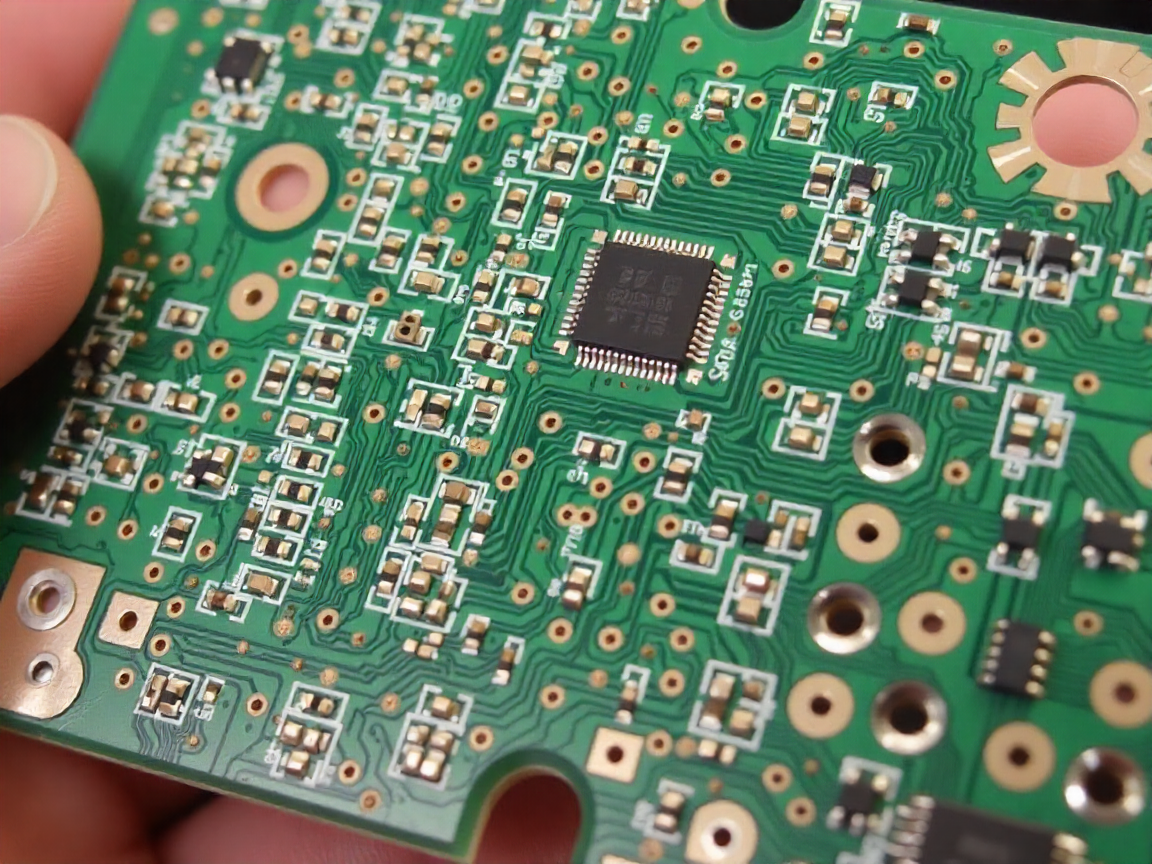

Como Criar Uma Placa De Circuito Impresso (PCI)

Descubra como criar uma placa de circuito impresso (PCI) de forma simples e eficiente. Neste artigo, você aprenderá o passo a passo para desenvolver seus próprios circuitos eletrônicos com sucesso. Prepare-se para mergulhar no mundo da eletrônica!

Como Criar sua Própria Placa de Circuito Impresso (PCI): Um Guia Passo a Passo

Como Criar sua Própria Placa de Circuito Impresso (PCI): Um Guia Passo a Passo

1. Planejamento: Antes de começar, é essencial planejar o layout do circuito impresso, decidindo os componentes que serão utilizados e a disposição deles na placa.

2. Escolha do Software: Utilize um software de design de circuitos para desenhar o esquema elétrico e o layout da placa. Algumas opções populares são o Eagle, KiCad e Altium Designer.

3. Desenho do Circuito: No software escolhido, desenhe o circuito elétrico da placa, conectando os componentes de acordo com o planejamento feito anteriormente.

4. Layout da Placa: Com o circuito desenhado, disponha os componentes na placa, mantendo as conexões elétricas corretas e respeitando as regras de design de PCB.

5. Impressão do Layout: Após finalizar o layout da placa, imprima em papel fotográfico utilizando uma impressora a laser de alta resolução.

6. Transferência do Layout: Utilize uma prensa térmica para transferir o desenho do papel fotográfico para uma placa de cobre revestida com resina fotossensível.

7. Etching: Coloque a placa de cobre em um banho de solução corrosiva, como ácido clorídrico, para remover o cobre não protegido pela resina, revelando o circuito impresso.

8. Perfuração e Montagem dos Componentes: Após a corrosão, faça os furos necessários na placa e monte os componentes eletrônicos, soldando-os nos pontos de conexão.

9. Teste e Depuração: Antes de utilizar a placa, teste-a para garantir que todas as conexões estão funcionando corretamente e faça os ajustes necessários, se houver algum problema.

10. Acabamento Final: Por fim, faça a limpeza da placa e aplique um verniz protetor para garantir a durabilidade e proteção do circuito impresso.

Agora você está pronto para criar sua própria placa de circuito impresso do zero, seguindo esse guia passo a passo. Lembre-se sempre de tomar os devidos cuidados ao trabalhar com produtos químicos e equipamentos eletrônicos.

Planejamento do layout da PCI

O planejamento do layout da PCI é uma etapa crucial no processo de criação de placas de circuito impresso, pois define a disposição dos componentes e das trilhas condutoras. Para garantir um bom funcionamento do circuito, é importante considerar a compactação dos componentes, a minimização da interferência eletromagnética e a eficiência na distribuição das trilhas. Um software de design de PCB, como o Eagle ou o KiCad, pode ser utilizado para auxiliar nessa etapa.

Escolha dos materiais e componentes adequados

A escolha dos materiais e componentes certos é fundamental para o desempenho e a durabilidade da placa de circuito impresso. Opte por materiais de alta qualidade, como FR-4, que oferecem boa resistência mecânica e térmica. Além disso, selecione os componentes compatíveis com o circuito e verifique suas especificações técnicas, como tolerâncias e faixas de operação, para evitar falhas no funcionamento da PCI.

Verificação e otimização do layout

Após a elaboração do layout da PCI, é essencial realizar uma verificação detalhada para identificar possíveis erros ou problemas de design. Verifique a integridade das trilhas, a correta conexão dos componentes e a ausência de curtos-circuitos. Além disso, é importante otimizar o layout para garantir a eficiência energética e a dissipação adequada de calor. Realize simulações e testes para validar o funcionamento da placa antes da produção em larga escala.

Perguntas Frequentes

Quais são os passos necessários para criar um layout de PCB profissional?

Os passos necessários para criar um layout de PCB profissional são: planejar o design, esquematizar o circuito, posicionar os componentes, rotear as trilhas e conexões, realizar a verificação de impedância, adicionar planos de terra e alimentação e finalizar com a revisão e verificação do projeto.

Qual software é mais recomendado para design de PCB e por quê?

O software Altium Designer é mais recomendado para design de PCB devido à sua interface amigável, recursos avançados e alta qualidade de saída.

Como garantir a integridade do sinal em um circuito impresso durante o processo de design?

Para garantir a integridade do sinal em um circuito impresso durante o processo de design, é importante ter uma boa disposição e roteamento dos trilhos para evitar interferências eletromagnéticas. Também é essencial realizar análises de impedância e simulações para verificar a qualidade do sinal.
